GY型剛性葉輪式給料機
概述
GY型剛性葉輪式給料機是一種定量給料設備。配用BLY系列擺線針輪減速機
，它通過減速機出軸直接與主軸剛性連接
，從而帶動主軸和葉輪旋轉。葉輪上裝有若干個葉輪片
，其上裝有橡膠密封片
，用壓板壓緊，密封片緊貼外殼內壁。當電機旋轉時
，主軸
？縂F型葉輪給料機調節給粉量來控制鍋爐溫度和壓力，從而保證要求的鍋爐出力。
立即了解?
、葉輪同時旋轉，物料從上部料倉通過進料口進入葉輪槽內，旋轉的葉輪把物料帶到出料口喂送出去。本機屬于輔助性輸送設備。
特點
GY型剛性葉輪式給料機屬于輔助性輸送設備

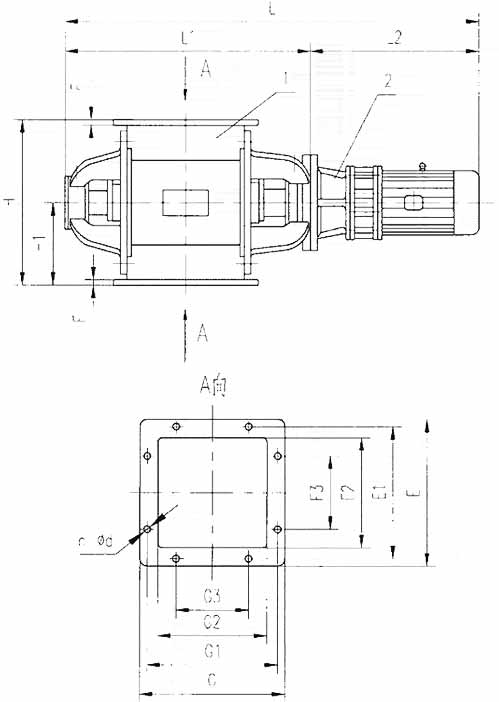

，主體由外殼、葉輪、主鈾、端蓋等零部件裝配而成并配用BLY系列擺線針輪減速機，結構緊湊，造型美觀。GY型剛性葉輪式給料機結構圖:
參數
GY型剛性葉輪式給料機主要技術參數
| 型號規格 | 生產能力m3/h | 葉輪轉速r.p.m | 進出料口尺寸長×寬mm | 傳動方式 | 擺線針輪減速機 | 給料機本體重量kg | |
| 型號 | 功率km | ||||||
| GY-Ф200×200 | 7 | 34 | 200×200 | 擺線針輪減速機 | BLY18-43 | 1.1 | 67 |
| GY-Ф200×300 | 10 | 34 | 200×300 | BLY18-43 | 1.1 | 77 | |
| GY-Ф300×300 | 23 | 34 | 300×300 | BLY18-43 | 1.1 | 155 | |
| GY-Ф300×400 | 31 | 34 | 300×400 | BLY18-43 | 1.5 | 174 | |
| GY-Ф400×400 | 53 | 34 | 400×400 | BLY22-43 | 3 | 231 | |
| GY-Ф400×500 | 67 | 34 | 400×500 | BLY22-43 | 3 | 268 | |
| GY-Ф500×500 | 106 | 34 | 500×500 | BLY22-43 | 4 | 550 | |
單位：mm
| 型號 | GY-Ф200×200 | GY-Ф200×300 | GY-Ф300×300 | GY-Ф300×400 | GY-Ф400×400 | GY-Ф400×500 | GY-Ф500×500 |
| L | 953 | 1053 | 1133 | 1258 | 1373 | 1473 | 1523 |
| L1 | 510 | 610 | 690 | 790 | 830 | 930 | 960 |
| H | 300 | 300 | 450 | 450 | 600 | 600 | 760 |
| H1 | 150 | 150 | 225 | 225 | 300 | 300 | 380 |
| F | 15 | 15 | 15 | 15 | 16 | 16 | 16 |
| E | 300 | 300 | 400 | 400 | 520 | 520 | 640 |
| E1 | 260 | 260 | 360 | 360 | 480 | 480 | 580 |
| E2 | 200 | 200 | 300 | 300 | 400 | 400 | 500 |
| E3 | 140 | 140 | 200 | 200 | 2×140 | 2×140 | 3×140 |
| G | 300 | 400 | 400 | 520 | 520 | 620 | 640 |
| G1 | 260 | 360 | 360 | 480 | 480 | 580 | 580 |
| G2 | 200 | 300 | 300 | 400 | 400 | 500 | 500 |
| G3 | 140 | 200 | 200 | 2×150 | 2×140 | 3×140 | 3×140 |
| n-Фd | 8-Ф17 | 8-Ф17 | 8-Ф19 | 10-Ф19 | 12-Ф19 | 14-Ф19 | 16-Ф19 |
注：表中外形尺寸可因改進設計等因素而不完全準確
，工藝布置時以本廠安裝總圖為準用途
GY型剛性葉輪式給料機廣泛適用于水泥、建材
、化工、冶金及輕工業等部門物料輸送系統作給料設備之用。
