GX型螺旋輸送機
概述
GX型螺旋輸送機是利用螺旋轉動將物料沿機完連續推移而進行輸送的
。軸瓦一般采用粉末冶金特點
產品特點
1.整機體積小
2.GX型螺旋輸送機承載能力大
3.出料端設有清掃裝置
4.GX型螺旋輸送機適應性強、安裝維修方便、壽命長。
5.密封性好、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。
GX型螺旋輸送機的制法和裝法說明
GX螺旋機按使用場合要求的不同，分為S制法和D制法兩種
。S制法帶有實體螺旋面的螺旋，其螺距等于直徑的0.8倍。
D制法—帶有帶式螺旋面的螺旋，其螺距等于直徑。

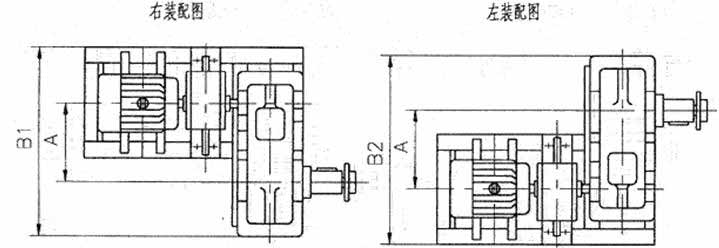

GX螺旋—機按驅動裝置裝配方法的不同，分為右裝和左裝兩種
右裝—站在電動機尾部向前看
左裝—站在電動機尾部向前看，減速器低速軸在電動機的左側

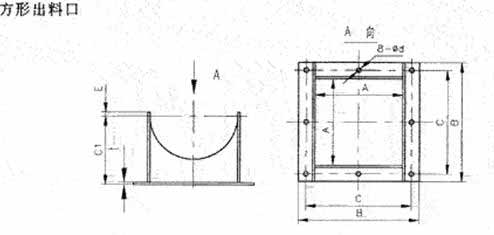

GX螺旋機的出料口有方形出料口
右裝—站在螺旋機頭節往尾節看，拉板向右拉開
左裝—站在螺旋機頭節往尾節看
參數
技術性能及技術參數
|
規格 |
主要技術性能 |
驅動裝置 |
重量kg |
|||||
|
直徑 |
長度m |
產量（水泥）t/h |
轉速 轉/分 |
減速機 |
電動機 |
|||
|
型號 |
速比 |
型號 |
功率kW |
|||||
|
GX200 |
～10 |
9 |
60 |
JZQ250 |
23.34 |
Y90S—4 |
1.1 |
726 |
|
GX200 |
～20 |
9 |
60 |
JZQ250 |
23.34 |
Y90L—4 |
1.5 |
1258 |
|
GX250 |
～10 |
15.6 |
60 |
JZQ250 |
23.34 |
Y100L2—4 |
2.2 |
960 |
|
GX250 |
～20 |
15.6 |
60 |
JZQ250 |
23.34 |
Y100L1—4 |
3 |
1750 |
|
GX300 |
～10 |
21.2 |
60 |
JZQ350 |
23.34 |
Y100L2—4 |
3 |
1373 |
|
GX300 |
～20 |
21.2 |
60 |
JZQ350 |
23.34 |
Y112M—4 |
4 |
2346 |
|
GX400 |
～10 |
51 |
60 |
JZQ400 |
23.34 |
Y132S—4 |
5.5 |
1911 |
|
GX400 |
～20 |
51 |
60 |
JZQ500 |
23.34 |
Y160M—4 |
11 |
2049 |
|
GX500 |
～10 |
87.5 |
60 |
JZQ400 |
23.34 |
Y132M—4 |
7.5 |
2381 |
|
GX500 |
～20 |
87.5 |
60 |
JZQ650 |
23.34 |
Y180M—4 |
18.5 |
5389 |
|
GX600 |
～10 |
134.2 |
45 |
JZQ750 |
23.34 |
Y180L—4 |
22 |
3880 |
|
GX600 |
～10 |
134.2 |
45 |
JZQ850 |
23.34 |
Y250M—4 |
55 |
7090 |

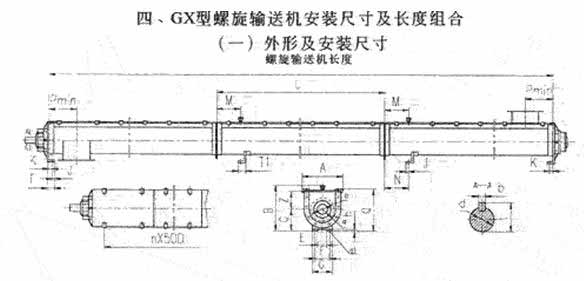

表二：
|
螺旋直徑 D
|
A
|
B
|
C
|
E
|
F
|
G
|
b
|
K
|
J
|
M
|
N
|
Q
|
P
|
R
|
T
|
T1
|
X
|
Z
|
d
(dg) |
d1
|
a
|
f
|
I
|
h
|
b
(hs) |
t
|
|
200
|
342
|
384
|
180
|
80
|
140
|
200
|
18
|
25
|
20
|
200
|
200
|
153
|
220
|
110
|
60
|
60
|
123
|
150
|
40
|
16
|
205
|
195
|
80
|
155
|
12
|
43.5
|
|
250
|
392
|
464
|
220
|
140
|
200
|
260
|
20
|
28
|
28
|
200
|
200
|
183
|
270
|
135
|
70
|
70
|
125
|
180
|
50
|
20
|
237
|
225
|
100
|
155
|
16
|
55
|
|
300
|
468
|
555
|
270
|
160
|
240
|
320
|
22
|
28
|
28
|
200
|
200
|
213
|
300
|
160
|
75
|
70
|
130
|
210
|
60
|
20
|
264
|
250
|
120
|
160
|
18
|
65.5
|
|
400
|
572
|
685
|
340
|
220
|
320
|
400
|
22
|
30
|
35
|
300
|
300
|
273
|
350
|
210
|
90
|
85
|
145
|
270
|
80
|
25
|
325
|
310
|
160
|
180
|
24
|
87
|
|
500
|
706
|
823
|
400
|
300
|
400
|
500
|
30
|
35
|
40
|
300
|
300
|
333
|
450
|
264
|
100
|
95
|
165
|
330
|
100
|
25
|
393
|
375
|
200
|
205
|
28
|
108
|
|
600
|
806
|
973
|
500
|
400
|
500
|
600
|
30
|
40
|
40
|
300
|
300
|
383
|
550
|
314
|
110
|
105
|
170
|
380
|
120
|
30
|
433
|
415
|
240
|
205
|
32
|
129
|
注：1 表三：
表四： 注：1 GX型螺旋輸送機可使運輸工作減輕勞動強度 立式螺旋輸送機適用于輸送各種粉狀物料，如碳黑 該螺旋輸送機適用于化工 螺旋送料機的電機驅動器設在出料口的一端 24 2020-09 輸送斜槽是一種廣泛地應用于輸送干燥粉狀物料的氣力輸送設備 23 2014-08 水泥螺旋輸送機螺旋體直徑小 12 2012-03 振動放礦機是一種以振動電機為激振源的顛振型慣性振動出礦設備 26 2010-07 LS型螺旋輸送機出料端設有清掃裝置 04 2012-12 水泥螺旋送料機的外殼采用優質無縫鋼管通過法蘭各段連接為整體 DZSF系列直線振動篩是由篩箱 CZ系列倉壁振動器(振打器)可用于清除各種倉壁 ZG系列慣性振動器可直接用于作為倉壁振動器且慣性振動器使用方便、結構簡單是利用裝在特制的雙出軸三相異步電機轉子兩端的偏心塊提供振動力的一種新型振動驅動裝置 GZ系列電磁振動給料機在生產流程中
螺旋直徑
DA
B
C
C1
t
d
重 量
（公斤）圖 號
200
220
306
272
100
3
9
3.64
GX20·10·00
250
270
356
330
120
3
9
4.80
GX25·10·00
300
320
428
386
140
4
13
8.88
GX30·10·00
400
420
528
492
160
4
13
12.42
GX40·10·00
500
528
662
612
160
4
17
16.56
GX50·10·00
600
628
762
720
180
4
17
21.20
GX60·10·00
用途
